เครื่องตัดเหล็ก

SGE ได้ผลิตเครื่องตัดโลหะหลายรุ่นตามขนาดความหนาของการตัด เช่นขนาด 4, 6, 10, 13 และ 16 มิลลิเมตร. ซึ่งเป็นรุ่นมาตรฐาน มีความสามารถในการทำงานครบ ราคาไม่แพงเหมาะสำหรับการใช้งาน นอกจากนี้ยังมีฟังก์ชันเสริมต่าง ๆ ที่สามารถสั่งผลิตได้ตามความต้องการ

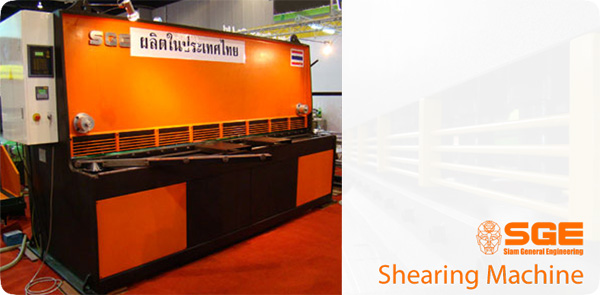

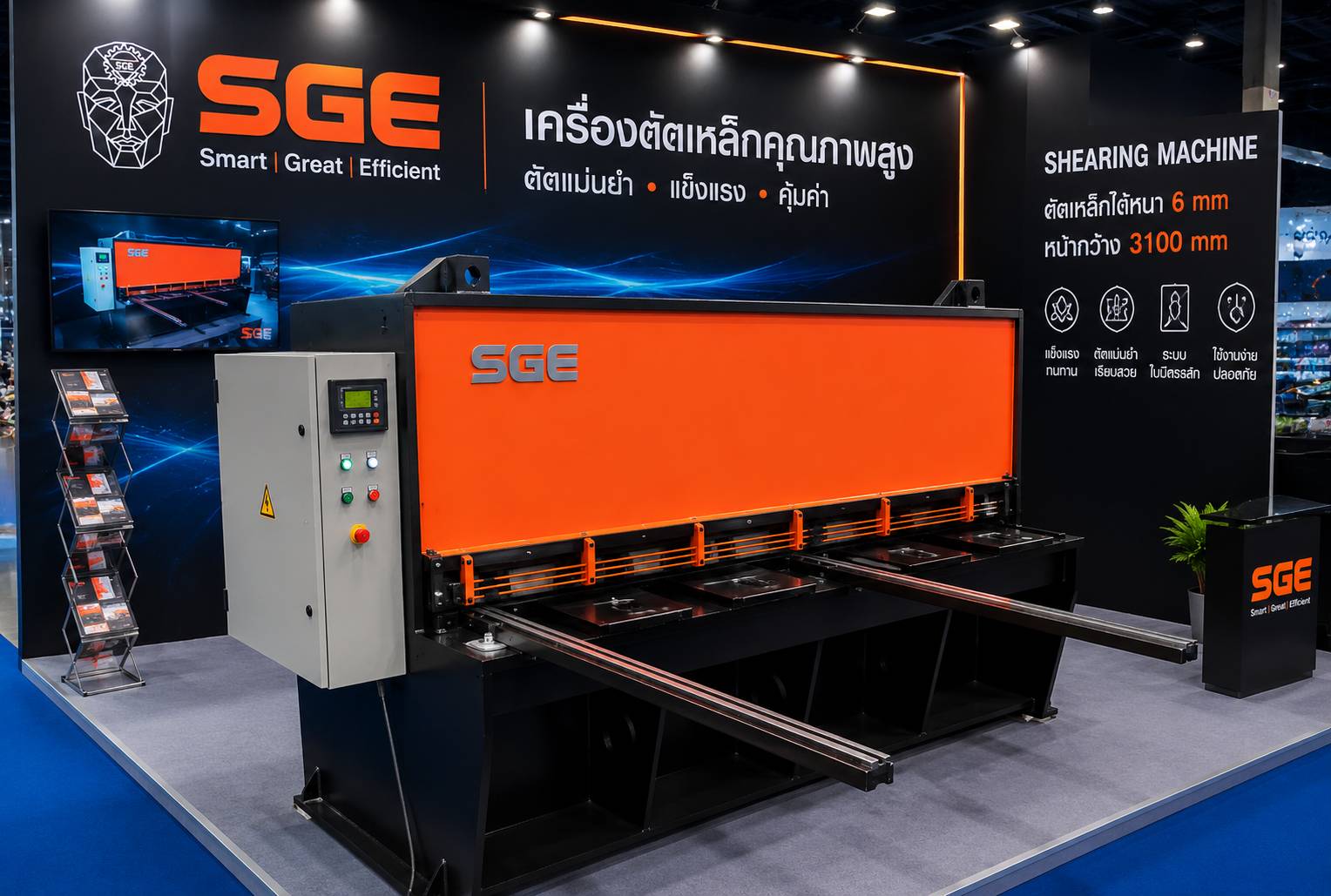

Shearing Machine

ในปัจจุบัน SGE ได้ผลิตเครื่องตัดโลหะหลายรุ่นตามขนาดความหนาของการตัด เช่นขนาด 4, 6, 10, 13 และ 16 มิลลิเมตร. ซึ่งเป็นรุ่นมาตรฐาน มีความสามารถในการทำงานครบ ราคาไม่แพงเหมาะสำหรับการใช้งาน นอกจากนี้ยังมีฟังก์ชันเสริมต่าง ๆ ที่สามารถสั่งผลิตได้ตามความต้องการ เช่น ระบบปรับระยะห่างของมีดอัตโนมัติ, ระบบรองรับชิ้นงาน ทั้งนี้เพื่อความสะดวกสบายและช่วยเพิ่มผลกำไรของท่าน

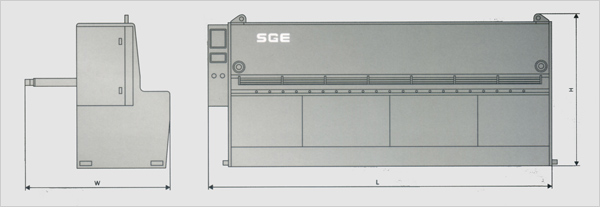

Hydraulic Shearing Machine layout

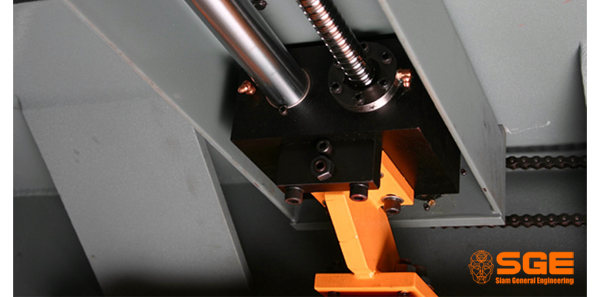

ระบบวัดระยะชิ้นงานอัตโนมัติ (Auto-Backgauge)

ระบบวัดระยะชิ้นงานอัตโนมัติในเครื่องตัดโลหะ SGE เป็นแบบตัวชนหลัง ที่มีความแม่นยำสูงมาก เนื่องจากนำเอา บอล-สกรู มาใช้เป็นตัวขับเคลื่อนซึ่งเป็นอุปกรณ์ที่ให้ความละเอียดในการทำตำแหน่งและทำให้การเคลื่อนที่ของตัวชนนั้นมีความนุ่มนวล โครงสร้างของชิ้นส่วนนี้ทั้งหมดยังออกแบบมาอย่างดีเพื่อรองรับการชนอย่างรุนแรง ทำให้มั่นใจได้ว่าออโต้-แบ็คเกจของ SGE มีความแม่นยำสูงและมีอายุการใช้งานที่ยาวนาน
ท่านสามารถป้อนระยะที่ต้องการผ่านทางแผงควบคุมที่ใช้ PLC ในการประมวลผลและสั่งงาน นอกจากนี้ท่านสามารถตั้งโปรแกรมสำหรับตัดเป็นขั้น และบันทึกเก็บไว้ในหน่วยความจำของ PLCได้ด้วย

Auto Backgauge

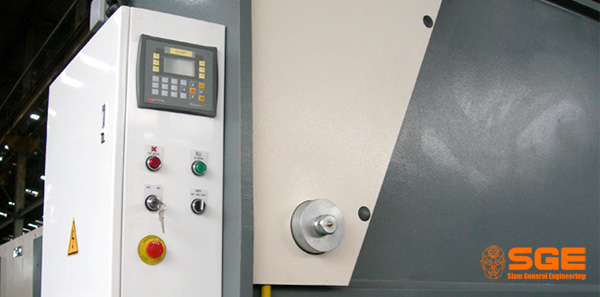

แผงควบคุมหลักและอุปกรณ์ไฟฟ้า (Controller)

ที่แผงควบคุมหลักประกอบไปด้วยส่วนควบคุมและอุปกรณ์ไฟฟ้าต่าง ๆ เป็นวัสดุที่นำเข้าจากญี่ปุ่นและยุโรป ระบบควบคุมระบบไฮดรอลิกส์ทำหน้าที่โดยไมโครคอนโทรเลอร์ ซึ่งมีความสามารถเหมาะกับฟังก์ชันการทำงานที่ไม่ซ้ำซ้อนเกินไป และทำให้ลดต้นทุนในการผลิต หากต้องการฟังก์ชันเสริมเช่น ระบบปรับระยะห่างของมีดอัตโนมัติ, ระบบรองรับชิ้นงาน เหล่านี้จะใช้ PLC เป็นตัวควบคุม ยังมีการออกแบบโปรแกรมให้ง่ายต่อการใช้งาน ปุ่มกดที่มีขนาดใหญ่ และมีแสงสว่างบนหน้าจอสำหรับมองในที่มืดได้
อุปกรณ์ที่เกี่ยวกับไฟฟ้ากำลัง ได้ถูกออกแบบมาโดยคำนึงถึงความปลอดภัยของผู้ใช้ โดยใช้อุปกรณ์ตัดไฟอัตโนมัติ, สายไฟฟ้าที่ได้ขนาดกับแรงดันและกระแสที่ใช้, การเชื่อมต่อสายและการยึดทำได้อย่างแน่นหนา และสวยงามเป็นระเบียบ

Controller

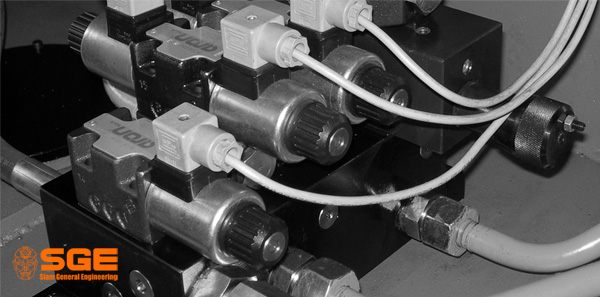

ระบบไฮดรอลิกส์ (Hydraulic System)

ใช้ปั๊มแบบเฟืองที่มีคุณภาพสูง สามารถลดเสียงได้ และมั่นใจได้ว่าวาล์วที่ใช้มีความน่าเชื่อถือและบำรุงรักษาได้ง่ายเพราะอุปกรณ์ทั้งหมดถูกวางลงอย่างเหมาะสมให้สามารถเข้าถึงได้ง่าย เพื่อลดเวลาในการติดตั้งและซ่อมแซม มีระบบกรองสิ่งสกปรกที่เป็นสาเหตุให้วาล์วมีปัญหา

กระบอกไฮดรอลิกส์ (Hydraulic Cylinder)

การติดตั้งกระบอกให้อยู่ด้านบนของเครื่อง ทำให้ใช้แรงตัดชิ้นงานน้อยกว่าการวางไว้ด้านล่างของเครื่อง ทำให้แรงดันของทั้งระบบลดลง และอุปกรณ์ต่าง ๆ จะมีอายุการใช้งานนานขึ้น และยังลดค่าไฟฟ้าเพราะมอเตอร์ไม่ต้องใช้กำลังสูงอีกด้วย

Hydraulic Cylinder

ใบมีด (Blade)

ผลิตมาจากเหล็ก SKD11 ซึ่งเป็นเหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งและเจียร ทำให้มีความทนทาน และออกแบบให้สามารถเปลี่ยนหน้ามีดได้ทั้ง 4 มุม นอกจากนี้ทาง SGE ยังรับทำใบมีดตามที่ท่านต้องการอีกด้วย

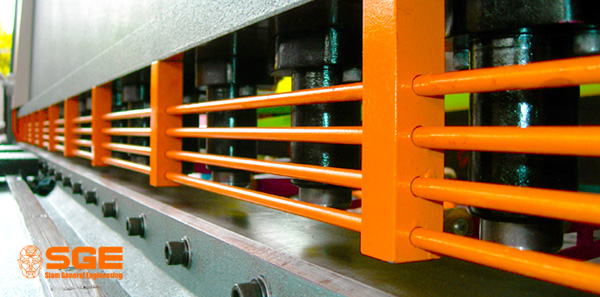

ตีนช้าง (Plate Holder)

ตีนช้างสามารถกดชิ้นงานให้หยุดนิ่งขณะที่ใบมีดตัดงาน ทำให้แนวตัดตรง ไม่โค้ง ตีนช้างแต่ละตัวทำงานโดยใช้กำลังจากระบบไฮดรอลิกส์ซึ่งแยกส่วนกับระบบที่ใช้ในการตัด ทำให้แรงกดไม่หายไป การออกแบบจะจัดเรียงอย่างถี่ไว้ด้านแคบของมีด ทำให้สามารถกดงานที่มีหน้ากว้างไม่ยาวมากได้อย่างไม่มีปัญหา

Plate Holder

การปรับแต่งองศาในการตัด (Blade Angle and Cycle time)

สามารถเปลี่ยนค่ามุมในการตัดให้เหมาะสมกับความหนาของชิ้นงานผ่านทางแผงควบคุม และยังกำหนดเวลาในการทำงานแต่ละรอบของการตัดได้เพื่อให้เหมาะสมกับความกว้างของงาน เป็นการประหยัดเวลา ถ้าชิ้นงานสั้นก็ปรับเวลาให้น้อย และเพิ่มขึ้นเมื่อชิ้นงานมีหน้ากว้างที่ยาวขึ้น

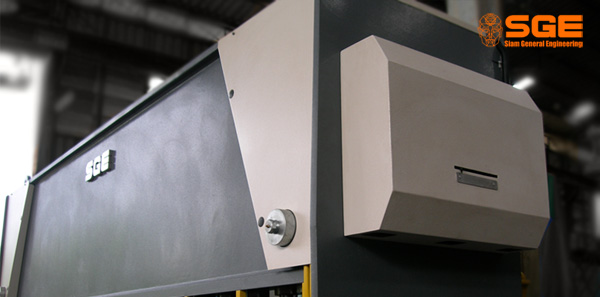

การปรับแต่งระยะห่างของมีด (Blade clearance)

ในการตัดชิ้นงานที่มีความหนาไม่เท่ากัน ต้องทำการปรับเปลี่ยนระยะห่างของมีดบนกับมีดล่างเพื่อให้สามารถตัดงานนั้น ๆ ได้ และหน้าตัดยังมีความเรียบและคม สามารถทำได้โดยการเลื่อนตัวปรับ โดยการใช้มือโยก หรือจะสั่งทำเป็นระบบอัตโนมัติ ซึ่งสามารถปรับเปลี่ยนได้โดยการเปลี่ยนตัวเลขบนแผงควบคุมได้สะดวกยิ่งขึ้น

Blade clearance

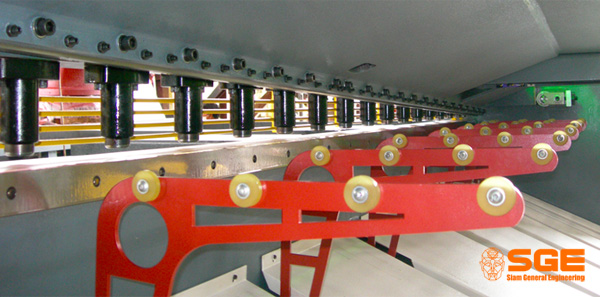

อุปกรณ์รับชิ้นงาน (Support part)

เมื่อชิ้นงานมีความยาว จะต้องมีอุปกรณ์เพื่อรองรับชิ้นงานไว้ไม่ให้ปลายตกลงมา และจะปล่อยออกได้เมื่อตีนช้างได้ยึดชิ้นงานไว้แล้ว อุปกรณ์รับชิ้นงานนี้ขับเคลื่อนด้วยระบบลม สามารถรองรับชิ้นงานได้ตลอดทั้งแนวตัด และถอยเก็บได้เมื่อใบมีดตัดลงมา

Support part

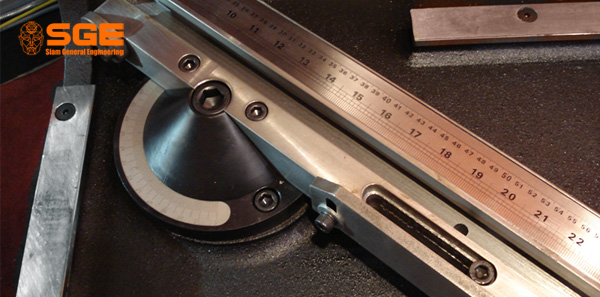

เกจวัดองศาในการตัด (Angle Gauge)

เป็นอุปกรณ์เสริมเพื่อเพิ่มความสะดวกสบายให้กับท่าน สามารถปรับองศาในการตัดได้โดยดูจากเกจโดยตรง

Angle Gauge
