เครื่องพับเหล็ก

จุดเด่นของเครื่องพับโลหะของ SGE คือ การออกแบบให้มีโครงสร้างที่แข็งแรงด้วยสไตล์อันทันสมัย ใช้อุปกรณ์ไฮดรอลิกส์ที่ได้มาตรฐานยุโรป ระบบควบคุมที่ให้ความแม่นยำและสะดวกต่อการใช้งาน

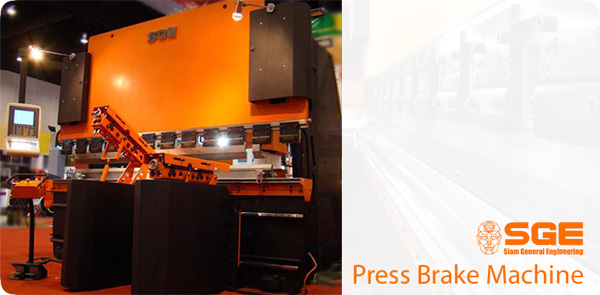

Press-Brake Machine

ปัจจุบัน SGE ผลิตเครื่องพับโลหะรุ่นมาตรฐาน มีให้เลือกหลากหลายรุ่น เช่น รุ่น 40, 70, 100 ,135 ,150, 165, 200, 300 ตัน นอกจากนี้ยังมีรุ่นธรรมดา ที่ใช้ PLC ในการควบคุม ซึ่งมีฟังก์ชัน พื้นฐานครบครัน และอีกรุ่น คือ รุ่น CNC เป็นเครื่องที่มีประสิทธิภาพสูง เหมาะกับงานที่ต้องการการคำนวณที่เป็นระบบอัตโนมัติ

โครงสร้างของเฟรม (Frame Structure)

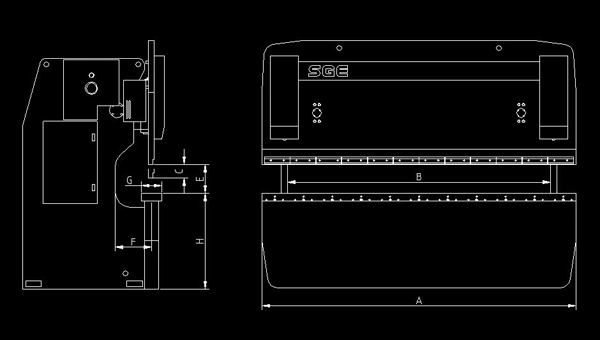

การผลิตเครื่องพับเหล็กทีได้รับการออกแบบเฟรมของเครื่องให้มีความแข็งแรงและมีรูปทรงทันสมัย จากนั้นเข้าสู่กระบวนการประกอบที่สมดุลพิถีพิถันใช้วิธีการเชื่อมแบบ MIG แล้วยึดไว้ด้วยถังน้ำมันและฐาน เพื่อที่จะให้ความทนทานสูงสูดต่อแรงบิดและแรงกดขณะที่พับชิ้นงานPress-Break Machine layout

แผงควบคุมและอุปกรณ์ไฟฟ้า (Controller)

แผงควบคุมระบบดิจิตอลช่วงเพิ่มศักยภาพให้กับเครื่องพับโลหะ SGE ด้วยอุปกรณ์ที่ได้มาตรฐาน ซึ่งทำให้มั่นใจได้ว่าเครื่องจักรจะทำงานได้อย่างถูกต้องแม่นยำมีฟังค์ชั่นการใช้งานครบถ้วนทั้งการปรับแต่งเครื่อง, การพับงาน ทั้งแบบที่ใช้มือและแบบอัตโนมัติ สำหรับเครื่องพับโลหะรุ่นมาตรฐานจะใช้ PLC ในการควบคุมและเครื่องพับระบบ CNC จะใช้คอนโทรลเลอร์ที่นำเข้าจากยุโรป ทั้งสองรุ่นเหมาะกับลักษณะการใช้งานที่แตกต่างกันตามความต้องการ

นอกจากนี้เครื่องของ SCG ยังสามารถเลือกแกนที่จะใช้งานได้ เช่น แบบ สแกน คือ แกน X และ Y, แบบ 3 แกนคือ แกน X, Y1 และ Y2 แบบ 4 แกน คือ แกน X, Y1, Y2, และ R+P โดยที่แกน X คือออโต้แบคเกจ, แกน Y คือแกนแนวดิ่งที่จะกดพับชิ้นงาน, แกน R คือแกนสำหรับควบคุมการขึ้นลงของตัวชนของออโต้แบคเกจ และแกน P คือคราวนิ่งที่ใช้สำหรับชดเชยค่าที่ขาดไปของโต๊ะ

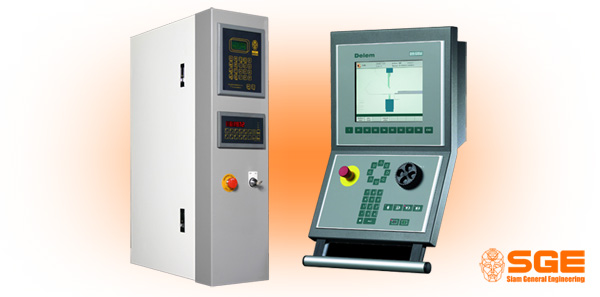

 Controller

การควบคุมแกน Y (Y control)

ด้วยการพัฒนาอย่างต่อเนื่องของ SGE ทำให้การควบคุมความลึกของแกน Y เพื่อปรับเปลี่ยนค่าองศาของการพับชิ้นงานในเครื่องรุ่นมาตรฐาน สามารถควบคุมได้แบบอัตโนมัติ โดยอาศัยการหมุนของเกลียวที่ยึดกกระบอกสูบซึ่งเคลื่อนที่ได้ด้วยมอเตอร์ไฟฟ้า ท่านสามารถป้อนค่าที่ต้องการพับผ่านทางแผงควบคุม ทำให้การใช้งานง่ายและสะดวกยิ่งขึ้น ทั้งยังดูแลรักษาง่าย เนื่องจากไม่ต้องกังวลเรื่องความสกปรกของนำมันมากนัก การควบคุมแกน Y ด้วยระบบ CNC ที่นำเข้าจากยุโรปช่วยเพิ่มศักยภาพของเครื่องจักรได้สูงสุด เนื่องจากสามารถป้อนค่าองศาที่ต้องการพับได้ทันที ส่วนค่าอื่นๆ เช่น ความลึกของแกนที่จะกดลง, การเบรกที่แผ่นหน้าของมีด, ระยะเพื่อความปลอดภัยต่างๆ, การคำนวณแรงที่จะใช้กด และอีกมากมายที่เครื่องจะคำนวณให้อย่างอัตโนมัติ อนึ่งการใช้เครื่องจักรให้มีคุณภาพสูงสุดนี้ต้องคำนึงถึงการบำรุงรักษาเครื่อง และผู้ใช้งานจะต้องเข้าใจเครื่องจักรเป็นอย่างดี

ระบบชดเชยการยืดหยุ่นของโต๊ะ (Crowning)

ขณะที่พับชิ้นงาน โต๊ะและบล็อกจะมีการยืดหยุ่นขึ้นอยู่กับแรงกด ซึ่งสามารถชดเชยได้ด้วยการปรับโต๊ะขึ้น SGE ได้ออกแบบให้การปรับนี้ทำได้ง่ายดายโดยมีให้เลือก 2 ระบบ คือ ระบบมอเตอร์ และไฮดรอลิกส์ ทั้งสองระบบนี้สามารถสั่งทำให้เป็นแบบอัตโนมัติ คือสามารถป้อนค่าผ่านทางแผงควบคุมได้ทันที

ระบบวัดระยะชิ้นงานอัตโนมัติ (Auto-Backgauge)

ระบบวัดระยะชิ้นงานอัตโนมัติในเครื่องตัดโลหะ SGE เป็นแบบตัวชนหลังที่มีความแม่นยำสูงมาก เนื่องจากนำเอาบอล-สกรู มาใช้เป็นตัวขับเคลื่อนซึ่งเป็นที่อุปกรณ์ที่ให้ความละเอียดในการทำตำแหน่ง และทำให้การเคลื่อนที่ของตัวชนมีความนุ่มนวล โครงสร้างของชิ้นส่วนนี้ทั้งหมด ออกแบบมาเป็นอย่างดีเพื่อรองรับการชนอย่างรุนแรง ทำให้มั่นใจได้ว่า ออโต้-แบ๊คเกจ ของ SGE มีความแม่นยำสูง และมีอายุการใช้งานที่ยาวนาน ท่านสามารถป้อนระยะที่ต้องการผ่านทางแผงควบคุมที่ใช้ PLC ในการประมวลผลและสั่งงานนอกจากนี้ยังสามารถตั้งโปรแกรมสำหรับตัดเป็นขั้นตอน และบันทึกไว้ในหน่วยความจำของ PLC ได้ด้วย

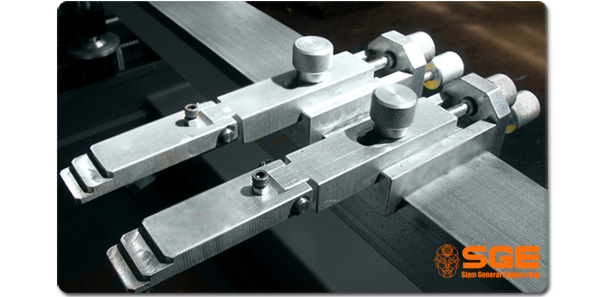

 Auto Backgauge 1

Auto-Backgauge 2

ใบมีดและบล็อก (Tooling)

ชุดมีดและบล็อกของ SGE ผลิตจากเนื้อเหล็กพิเศษ และทำการชุบแข็งตัวที่ผิวทำให้มั่นใจได้ว่ามีความแข็งแรง และมีอายุการใช้งานที่ยาวนาน มีทั้งรุ่นมาตรฐานและแบบที่สั่งทำเป็นพิเศษตามลักษณะงาน การออกแบบตัวต่อมีดให้สามารถดึงออกได้ ใช้ในกรณีที่ต้องการหลบชิ้นงาน และสามารถปรับความสูงต่ำแทนคราวนิ่งล่างได้ด้วย

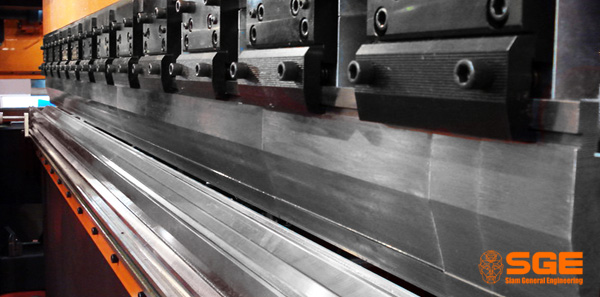

Press-Brake tooling

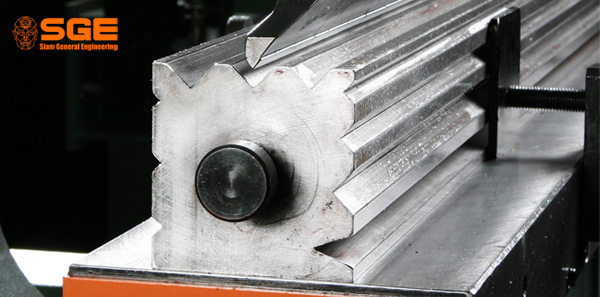

Press-Brake tooling 2

ระบบไฮดรอลิกส์ (Hydraulic System)

ใช้ปั้มแบบเฟืองที่มีคุณภาพสูงสามารถลดเสียงได้ ทำให้มีเสียงเบาขณะเดินเครื่อง มั่นใจได้ว่าวาล์วที่ใช้มีความน่าเชื่อถือ และบำรุงรักษาง่าย เพราะอุปกรณ์ทั้งหมดถูกจัดวางอย่างเหมาะสมให้สามารถเข้าถึงได้ง่าย เพื่อลดเวลาในการติดตั้งและซ่อมแซม มีระแบบกรองสิ่งสกปรกที่เป็นสาเหตุทำให้วาล์วมีปัญหา

กระบอกไฮดรอลิกส์ (Hydraulic Cylinder)

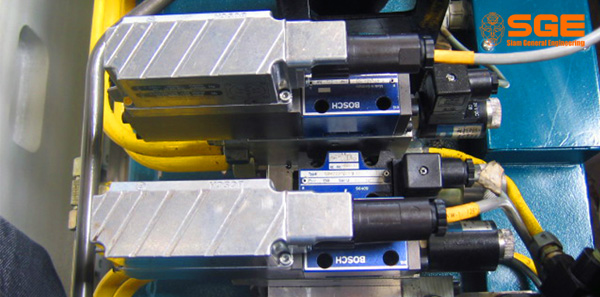

ผลิตด้วยเหล็กที่มีคุณภาพสูง และได้รับการออกแบบให้มีพื้นที่สัมผัสของซีลที่น้อยลง ลดพื้นผิวที่มีลักษณะเป็นรอยต่อ กระจายการรองรับน้ำหนัก จุดที่รองรับน้ำหนักและลดจุดที่มีโอกาสสึกหรอ แกนลูกสูบทำการฮาร์ดโครมเพื่อทำให้มีความแข็งและได้พื้นผิวที่เรียบ จึงสามารถทนต่อแรงดันที่สูงได้ทำให้แรงเสียดทางน้อยลง นอกจากนี้ยังใช้ซีลที่ได้มาตรฐานทั้งในรุ่น PHS-T และ PHS-CNCHydraulic-Cylinder

ท่านสามารถชม Vdo ตัวอย่างการทำชิ้นงานด้วย Hydraulic Press Brake Machine ได้ทาง Youtube ด้านล่างนี้ครับ
